ST-3300 online RF kosteusanalysaattori
RF-pohjainen online-kosteusanalysaattori
Sensortech ST-3300 on älykäs analysaattori prosessikosteuden mittaamiseen ja materiaalien kosteuden hallintaan kemian-, kaivos-, tekstiili-, maatalous- ja muilla teollisuudenaloilla. Laadunvarmistuksen ammattilaisten käyttämä ST-3300 parantaa kosteudenhallintamenetelmiä tuotantoprosessin kriittisissä vaiheissa, auttaen säästämään energiaa, vähentämään hukkaa, lisäämään kapasiteettia ja kasvattamaan liikevaihtoa.
Älykäs RF-kosteusanalysoija teolliseen valmistukseen
Hyödyt
- Mukautettavissa käyttöönne: Valitse laajasta kokoonpanovalikoimasta, jotta kosteudenmittaus voidaan integroida lähes mihin tahansa kohtaan prosessissanne.
- Helppo käyttöönotto: Tehokas konfigurointiohjelmisto tarjoaa hallintatyökalut kaikkiin prosessin antureihin suoraan kannettavalta tietokoneelta tai PC:ltä.
- Kestävä rakenne: Suunniteltu toimimaan käytännössä huoltovapaasti vaativissa käyttöolosuhteissa ja jopa 540 °C lämpötiloissa.
Ominaisuudet
- Signaalinkäsittelyominaisuudet voidaan integroida lähetinelektroniikkaan
- Saatavilla erilaisia asennusvaihtoehtoja erilaisiin prosessipaikkoihin
- Liittyy suoraan haluamaasi HMI-järjestelmään (PC, PLC ja valinnainen 305 mm (12″) kosketusnäyttö)
- Kehittynyt digitaalinen signaalinmuokkaus paremman tarkkuuden ja vakauden saavuttamiseksi
- Valinnainen tuotteen lämpötilan mittausominaisuus saatavilla
Teolliset käyttökohteet prosessinaikaiselle RF-kosteudenmittaukselle
IMPS-4400 on suunniteltu vastaamaan levyvalmistajien vaatimuksiin eri teollisuudenaloilla
- Puutavara ja puutuotteet: Sahanpuru, polttohake, viilu, vaneri, biomassa, puupelletit
- Rakennustuotteet: Kipsituotteet, tiili, levytuotteet
- Tekstiiliteollisuuden tuotteet: Levykudokset, kuitukankaat
- Paperituotteet: Massa, paperi, kartonki, säiliöt ja laatikot, jalostetut paperi- ja kartonkituotteet
Kuinka st-3300 toimii
Täydellinen kosteudenprofilointi läpäisevällä RF-teknologialla
ST-3300 hyödyntää RF-teknologiaa, joka on läpäisevä mittausmenetelmä ja käyttää radiotaajuista dielektristä mittausta tuotteen koko kosteuskoostumuksen analysointiin. Se on vaihtoehto NIR-teknologialle (lähi-infrapuna), joka mittaa vain tuotteen pintaa ilman läpäisyä.
IR-mittaus
IR-teknologia on pintamittausmenetelmä, ja sen tehokas käyttö riippuu mitattavan tuotteen kosteuden jakautumisesta. Jos kosteutta ei ole jakautunut tasaisesti materiaalin sisällä, pinnan kosteuspitoisuus ei todennäköisesti vastaa koko tuotteen kosteuspitoisuutta. Tämä on keskeinen tekijä arvioitaessa, soveltuuko IR-teknologia tiettyyn käyttökohteeseen.
Vaikka kosteuden jakautuminen on tärkein arviointikriteeri, se ei ole ainoa. Ota yhteyttä asiantuntijoihimme maksuttoman laboratoriomittauksen saamiseksi mitattavasta tuotteesta.
RF-mittaus
RF-teknologia on läpiyltävä mittausmenetelmä, joka hyödyntää radiotaajuista dielektristä mittausta tuotteen koko kosteuspitoisuuden analysoimiseksi. Tämä kosteudenmittausteknologia perustuu veden huomattavasti korkeampaan dielektriseen arvoon verrattuna useimpiin kiinteisiin aineisiin. Mittaus on herkkä tuotteen tiheyden vaihteluille, mutta tarjoaa tarkan kosteusarvon sovelluksissa, jotka kuuluvat sen käyttöalueeseen.

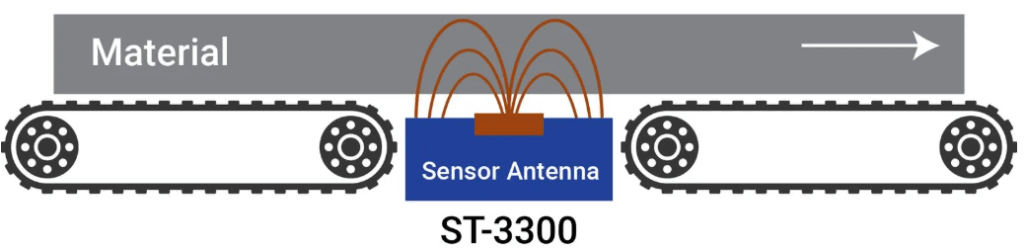

Kun tuote kulkee telojen yli, ST-3300 lähettää RF-signaalin ylemmistä ja alemmista anturieletrodeista, jotka ympäröivät kulkevaa materiaalia. Antennin alaosassa oleva mittausalue arvioi kosteustilan paikallisessa ympäristössä. Mittaustulos näkyy reaaliajassa PC:llä, kannettavalla tietokoneella tai valinnaisella kosketusnäytöllä, mikä mahdollistaa operaattorien säätää prosessia kosteuden tai muiden parametrien hallitsemiseksi tarpeen mukaan.

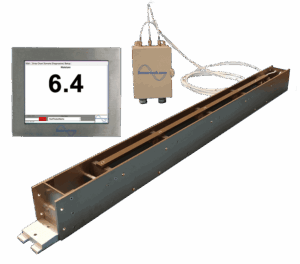

Mittausjärjestelmän komponentit
ST-3300 hyödyntää patentoitua radiotaajuista (RF) mittausperiaatetta, jota parantaa täysin digitaalinen phase lock loop -signaalinkäsittely, tarjoten huomattavasti parannetun resoluution ja vakauden tason. Signaalinkäsittelyominaisuudet on integroitu lähetinelektroniikkaan, joka liittyy suoraan PC:hen, PLC:hen, HMI:hin tai muuhun haluttuun järjestelmään. Käyttäjäystävällinen konfigurointiohjelmisto hallitsee ST-3300:n toimintaa PC:ltä, kannettavalta tietokoneelta tai valinnaiselta kosketusnäytöltä.

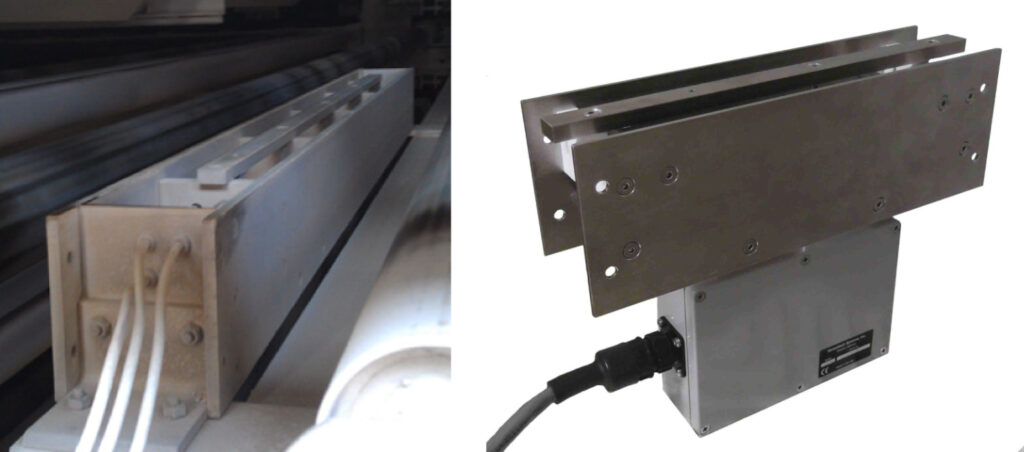

ST-3300 on avoin runkorakenne, joka asennetaan kuljetinhihnojen tai telojen väliin uunin tai kuivaimen sisään- tai ulostulokohtaan.
Antennipituudet saatavilla 150 mm:stä 2440 mm:iin (6″–96″) riippuen käyttölämpötilasta
Ihanteellinen levytuotteille (esim. kipsilevyt, vaneri jne.)
Ohjelmisto
ST-3300 sisältää tehokkaan konfigurointiohjelmiston, joka tarjoaa hallintatyökalut kaikkiin prosessin antureihin kannettavan tietokoneen, PC:n tai valinnaisen kosketusnäytön kautta. Kosteus ja muut parametrit esitetään selkeässä ja helppokäyttöisessä käyttöliittymässä.
- Graafinen näkymä ja tietojen lokitoiminnot historiallisen datan tallentamiseen .xls- tai .csv-tiedostomuotoihin
- Valitse jopa 50 tallennettua kalibrointia (tuotekoodia) nopeaa ja yksinkertaista järjestelmän käyttöönottoa varten
- Seuraa antureiden kuntoa ja suorituskykyä Diagnostics-näytöltä

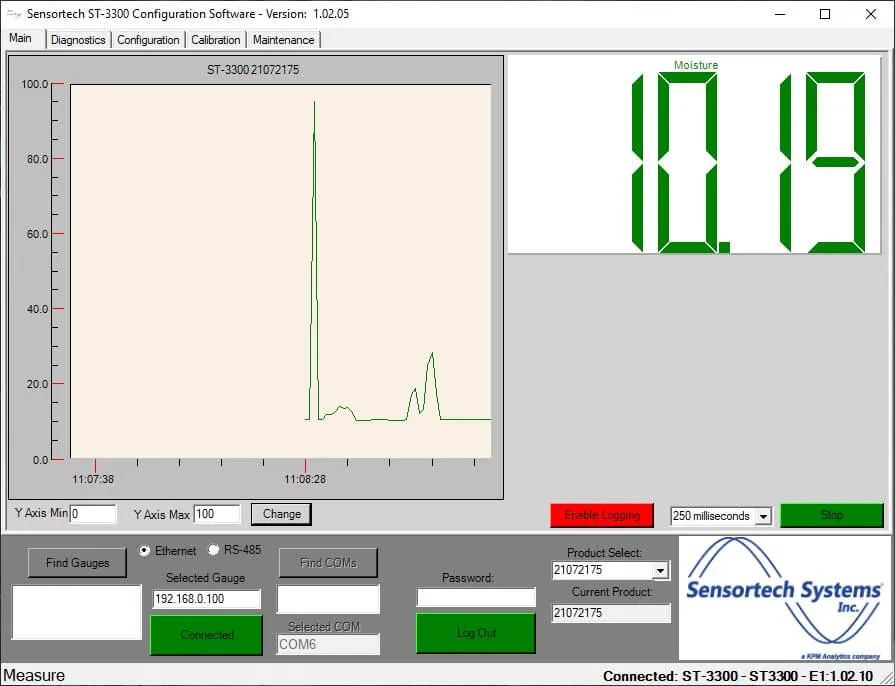

Tietokoneen näyttö käyttöliittymästä

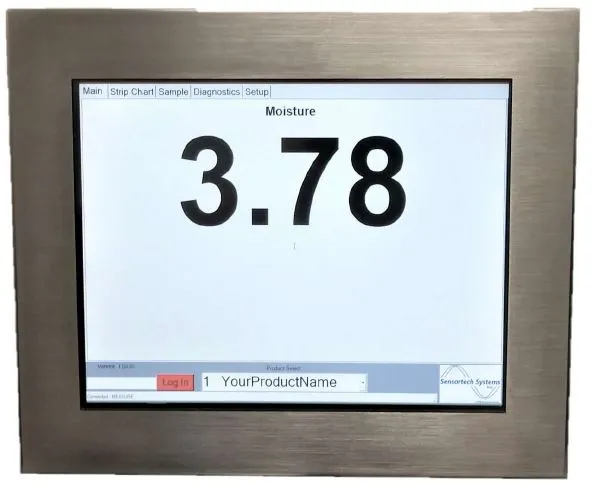

Optiona oleva kosketusnäytön käyttöliittymä
