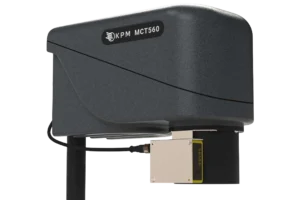

MCT560 online NIR analysaattori
Teollinen online NIR -kosteus- ja pinnoite analysaattori
MCT560 hyödyntää NIR-teknologiaa, joka on laajasti käytetty ja hyväksytty eri teollisuudenaloilla kosteuden ja muiden online-mittausten suorittamiseen. Useat maailman suurimmista valmistajista käyttävät MCT560 Online NIR -antureita. Anturit auttavat operaattoreita hallitsemaan kosteuspitoisuutta yhden kymmenesosaprosentin tarkkuudella, jotta tuotespesifikaatiot täyttyvät joka kerta.
Hyödyt
- Paranna prosessinhallintaa ja lopputuotteen laatua tarkkojen kosteus-, öljy- ja muiden parametrien mittausten avulla
- Tee nopeita päätöksiä ja säädöksiä tuotantolinjalla analyysidatan perusteella
- Säästä kustannuksia ja vähennä hukkaa, mikä parantaa yrityksesi kannattavuutta
Ominaisuudet
- Nopea mittaus mahdollistaa jopa 99 lukemaa sekunnissa
- Kestävä kotelo kestää vaativat olosuhteet; IP67-luokiteltu käyttöliittymä suojaa haastavissa käyttöympäristöissä
- Helppo käyttää, integroida ja standardoida useiden tuotantolinjojen välillä
- Patentoitu lämpötilasäädelty detektori varmistaa mittausten vakauden
- Täysin modulaarinen rakenne, kaikki komponentit on helposti vaihdettavissa paikan päällä
- Helppo vianmääritys kehittyneiden sisäisten diagnostiikkatoimintojen avulla
MCT560 online NIR analysaattorin käyttökohteita
Tasainen tuotelaatu, suurempi tuottavuus ja vähentynyt hukka
MCT560 Online NIR -älyanturia käytetään kosteuden, pinnoitepainon, kalvon paksuuden ja tuotteen lämpötilan jatkuvaan mittaamiseen ja hallintaan valmistusprosessin aikana. Anturit mahdollistavat suljetun säätöpiirin ohjauksen esimerkiksi kuljetinhihnan nopeudelle, paperin kostuttimille ja muille prosesseille, joissa kosteuden vaihtelua hallitaan. MCT560-sarja voidaan myös helposti integroida olemassa oleviin ohjausjärjestelmiin teollisuuden standardien IO-protokollien avulla, jolloin dataa voidaan hyödyntää prosessitehokkuuden maksimoimiseksi.
- Kemikaalit ja kemikaalijauheet
- Kuumaliimat
- Paineherkät liimat
- Ekstruuderimuovit
- Kipsijauhe
- Tiilet
- PVB-kalvot
- Tekstiilit
- Murskekumi
- Polumeeripelletit
- Lasimurska
- Hiekat ja kiviainekset
- PVC-jauheet
- Keraamit
- Lannoitteet
- Sellulevyt
- Paperi
- Pesuaineet ja saippuat
.
- Mineraali- ja metallimalmi
- Ruuti
- Biopolttoaineet
- Tupakka
- Puu
- Aaltopahvimateriaalit
- Elintarvikepakkaukset ja -säiliöt
- Levy- ja lastulevy
- Kattohuopa
NIR detektorin asennus

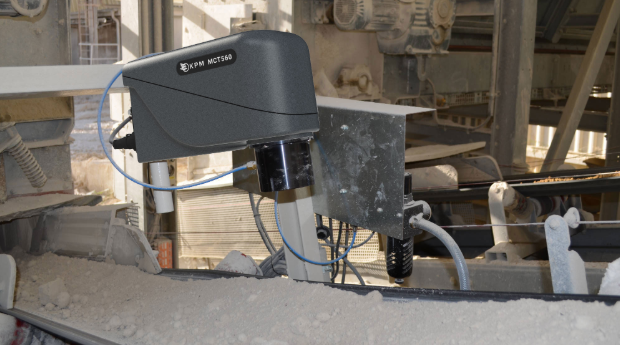

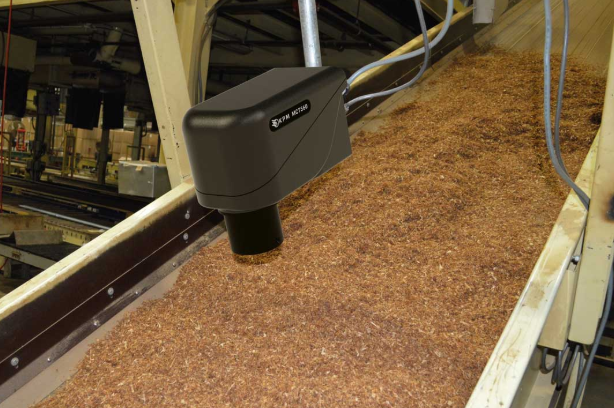

Kuljettimen yläpuolella
MCT560-anturit asennetaan 200–450 mm kuljettimen yläpuolelle.

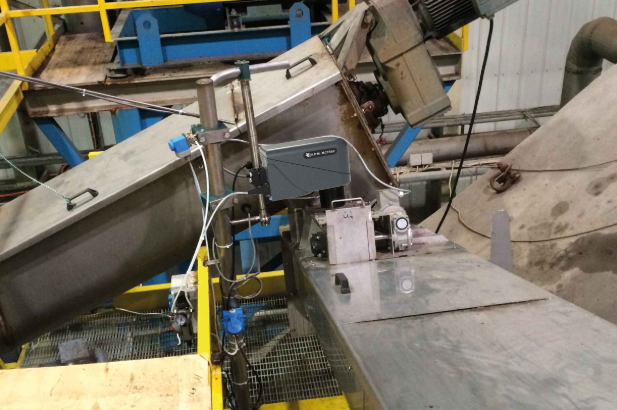

Ruuvikuljettimet
MCT560:n asentaminen ruuvikuljettimien päälle mahdollistaa kuljetettavan materiaalivirran mittaamisen ruuvin siipien pinnalta. MCT560 asennetaan keskiakselin sivuun, ja laitteen ohjelmisto eliminoi siipien vaikutuksen mittauksiin.

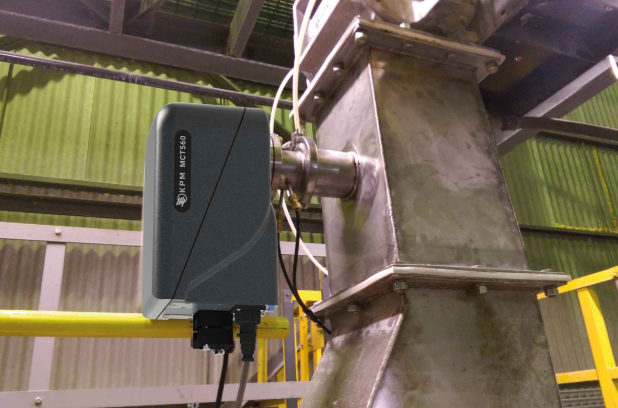

Säiliöt ja syöttökanavat
Mittauslasina kuten safiirilasi, voidaan käyttää tuotteiden jatkuvan virtauksen mittausta varten. Lisäksi erikseen myytävää snorkkelinäytteenotinta voidaan käyttää vapaasti putoavien jauheiden tai rakeiden mittaamiseen syöttökanavissa.
Kuinka MCT560 toimii
Mittaa kosteutta 1/10 prosentin tarkkuudella
MCT560-sarjan NIR-analysaattorit integroidaan tuotantoprosessin keskeisiin kohtiin, jotta saapuvia raaka-aineita voidaan valvoa jatkuvasti tai ohjata prosesseja tuotantolinjalla. Jokainen vaihtoehto on suunniteltu sulautumaan saumattomasti kuljetinhihnojen, ruuvikuljettimien tai säiliöiden ja syöttökanavien yhteyteen kosteuden, öljyn ja muiden online-parametrien analysoimiseksi.
MCT560:n skannausprosessi on yksinkertainen mutta luotettava:
Lampun valo ohjataan pyörivän pyörän läpi, jonka nopeus on 2000 rpm (jopa 6000 rpm) ja joka sisältää sovellukseen valitut NIR-suodattimet
NIR-valo ohjataan mitattavaan tuotteeseen
Tuotteesta heijastunut valo kerätään laitteen sisäisellä peilillä ja kohdistetaan Peltier-jäähdytettyyn lyijysulfididetektoriin
Detektorin tuottama signaali käsitellään laitteen sisäisellä “älykkäällä” piirilevyllä ja verrataan sisäiseen referenssisäteeseen. Tämä muunnetaan kosteuden, öljyn ja muiden parametrien prosenttiosuuksiksi.
Ohjelmisto
Kaikki MCT-sarjan mallit käyttävät SensorVu-ohjelmistoa, joka on Windows®-pohjainen PC-sovellus. Sen avulla käyttäjät voivat syöttää asetuksia, suorittaa tai säätää kalibrointeja, valita tuotekoodit, tarkastella sisäisiä diagnostiikka-arvoja sekä seurata etänä kosteuden ja lämpötilan trendejä. SensorVu voidaan myös liittää useisiin MCT-sarjan analysaattoreihin samassa sijainnissa usean järjestelmän valvontaa varten.
Trendinäyttö lokitoiminnolla näyttää prosessimittausten muutokset reaaliajassa.
Tarkastele anturin kuntoa ja suorituskykyä helposti seurattavien ohjeiden avulla.
Yksinkertainen, graafinen kalibrointirutiini uusien tuotteiden nopeaan käyttöönottoon.

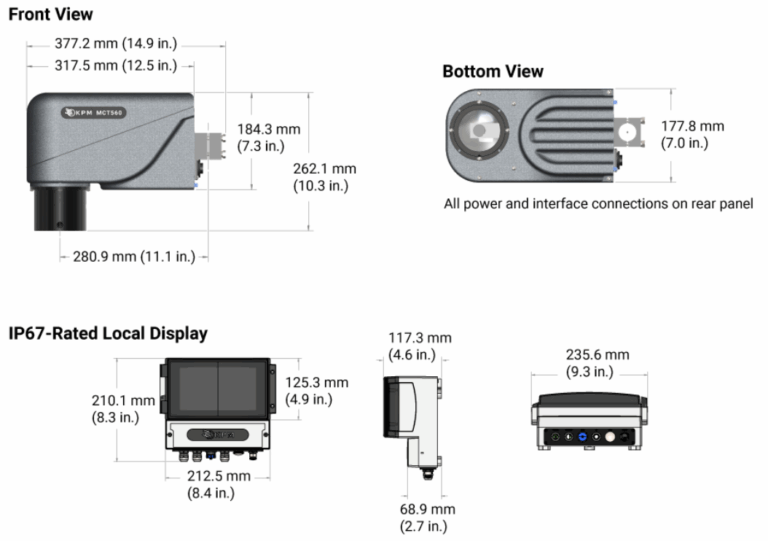

Mitat
