IMPS-4400 online RF kosteusanalysaattori
RF-pohjainen online-kosteusanalysaattori
Sensortech Instant Moisture Profiling System (IMPS-4400) on kosketukseton RF-kosteusprofiilointijärjestelmä levyvalmistajille tuotantoprosessien parantamiseksi ja optimoinniksi sekä laatuvaatimusten täyttämiseksi, energiakustannusten vähentämiseksi, tuottavuuden lisäämiseksi ja liikevaihdon kasvattamiseksi.
IMPS-4400 hyödyntää radiotaajuusantenneja analysoidakseen levyn kosteuskäyttäytymistä pinnan alapuolelta – kriittistä tietoa valmiiden levyjen tasalaatuisuuden varmistamiseksi.
Hyödyt
- Täydellinen kosteudenhallinta: IMPS-4400 tarjoaa edistyksellisimmän tason suoraa kosteuprofilointia ±0,05 % tarkkuudella, mikä auttaa operaattoreita tekemään dataan perustuvia päätöksiä levyn laadun hallinnassa.
- Tehokkaat visuaaliset näkymät prosessiisi: Patentoidun ohjelmiston avulla kosteuden jakautuma voidaan esittää graafisesti useilla tavoilla yksittäisille levyille, jotka menevät sisään tai tulevat ulos uunista tai kuivurista, mikä auttaa hallitsemaan energiakustannuksia.
- Integroi prosessinohjausjärjestelmääsi: Kun IMPS-4400 integroidaan prosessiisi, se tarjoaa kehittyneitä profilointiominaisuuksia kosteudenhallintaan useilla tasoilla/dekeillä.
Ominaisuudet
- RF-dielektrinen mittaus tuottaa aidon kosteuskäyrän/profiilin
- Kosketukseton monianturinen profilointirivi/array
- Helppo viestintä profilointilaitteen ja HMI-järjestelmän välillä
- Patentoidulla ohjelmistolla levytuotteiden diagnostiikkaominaisuudet
- Datan tallennus ja trendiaikakäyrät tilastollista analyysiä varten
Syvälle tunkeutuva RF-kosteusanalyysi
IMPS-4400 on suunniteltu vastaamaan levyvalmistajien vaatimuksiin eri teollisuudenaloilla

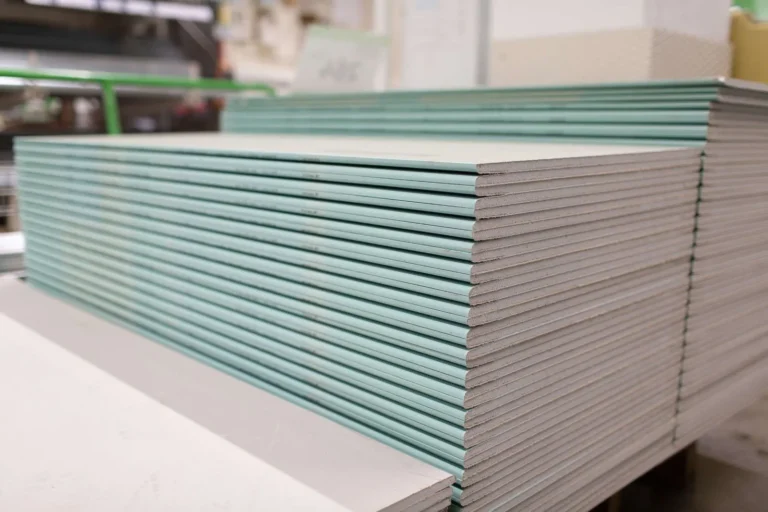

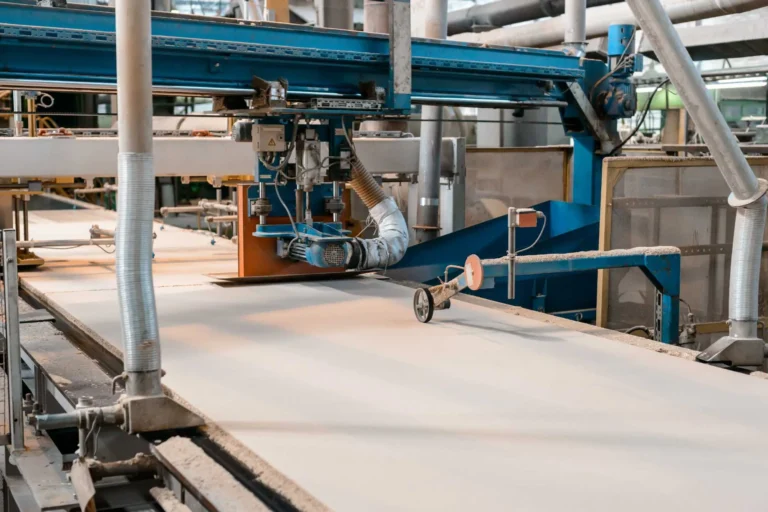

- Rakennus- ja rakennusmateriaalit: kipsilevy, kovalevy, lastulevy, kipsi-/kuitulevy, sementti-/kuitulevy

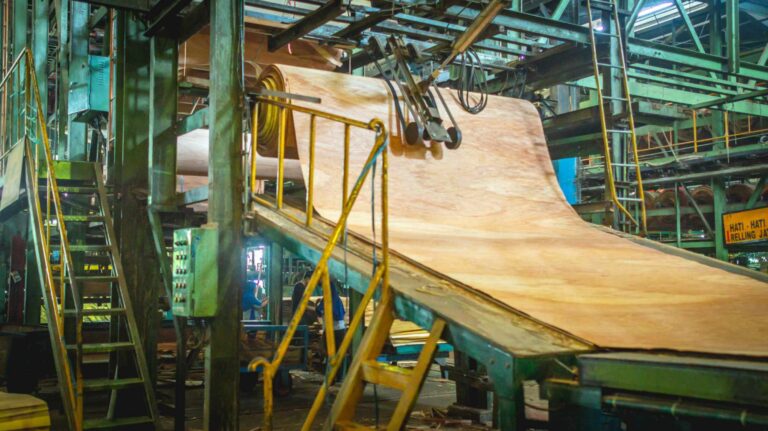

- Puunjalostus: kovapuuviilut, vaneriviilut, sahatavara
- Paperiteollisuus: pahvi, laminaatit, massapaalit, arkit
Kuinka Guardian toimii

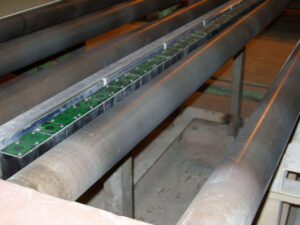

IMPS-4400 asennetaan suoraan telarullien väliin levyn kuljetuslinjassa, ja yksittäiset sensorit sijoitetaan riviksi, joka kattaa koko linjan leveyden. Kun levy kulkee kuljettimen läpi – joko matkalla kuivuriin/uunille tai poistumassa sieltä – IMPS-4400 lähettää RF-signaaleja anturirivistä, joka tallentaa jopa 30 kosteusarvoa sekunnissa.
Mittausdata esitetään patentoidussa ohjelmistossa ja tallennetaan X-Y-matriisina anturipistekonfiguraation mukaan. Ohjelmiston kaaviot, taulukot ja trendikäyrät havainnollistavat kosteuskäyrää eri näkökulmista tarjoten aidon kosteudenmittauksen reaaliajassa.
Lisävarusteena saatavat I/O-liitynnät helppoon integrointiin
Vaikka IMPS-4400 voi toimia itsenäisenä laitteena, KPM Analytics on tehnyt IMPS-4400:n integroinnista prosessinohjausjärjestelmääsi helppoa I/O-vaihtoehdon avulla.
I/O-vaihtoehto tarjoaa reaaliaikaiset (ei lukkiutuvat) analogiset signaalit, jotka tuottavat 0–10 VDC ja 4–20 mA -lähdöt prosessorillesi tai PLC:lle. Lisäksi logiikkalähdöt prosessorille tai PLC:lle tarjoavat hälytyssignaalit, jotka ilmaisevat käyttäjän määrittelemät kosteustasot ja levyn pituudet. Tämä auttaa levyvalmistajia yksinkertaistamaan laadunvalvontaprosessejaan lisäämällä kosteuprofiloinnin osaksi tuotantoa.
Radiotaajuinen mittausteknologia

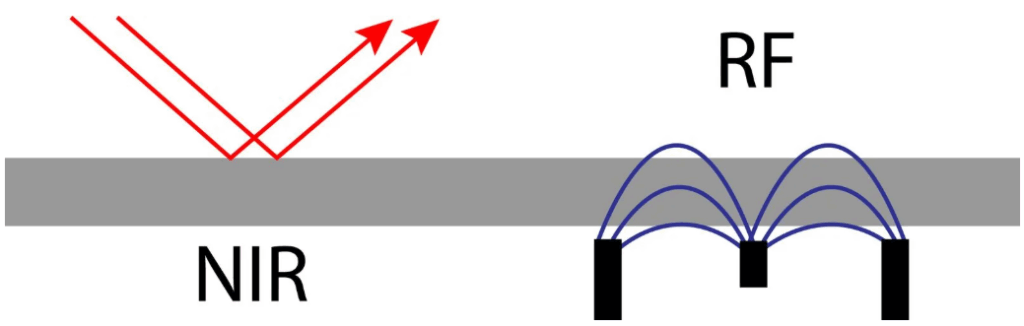

IMPS-4400 hyödyntää RF-teknologiaa, joka on läpiyltävä mittausmenetelmä. Se käyttää radiotaajuista dielektristä mittausta tuotteen koko kosteuspitoisuuden analysoimiseksi. Tämä menetelmä toimii vaihtoehtona NIR-teknologialle (lähi-infrapuna), joka mittaa tuotteen pinnan kosteutta tunkeutumatta materiaalin sisään.
IR-mittaus
IR-teknologia on pintamittausmenetelmä, ja sen tehokas käyttö riippuu mitattavan tuotteen kosteuden jakautumisesta. Jos kosteutta ei ole jakautunut tasaisesti materiaalin sisällä, pinnan kosteuspitoisuus ei todennäköisesti vastaa koko tuotteen kosteuspitoisuutta. Tämä on keskeinen tekijä arvioitaessa, soveltuuko IR-teknologia tiettyyn käyttökohteeseen.
Vaikka kosteuden jakautuminen on tärkein arviointikriteeri, se ei ole ainoa. Ota yhteyttä asiantuntijoihimme maksuttoman laboratoriomittauksen saamiseksi mitattavasta tuotteesta.
RF-mittaus
RF-teknologia on läpiyltävä mittausmenetelmä, joka hyödyntää radiotaajuista dielektristä mittausta tuotteen koko kosteuspitoisuuden analysoimiseksi. Tämä kosteudenmittausteknologia perustuu veden huomattavasti korkeampaan dielektriseen arvoon verrattuna useimpiin kiinteisiin aineisiin. Mittaus on herkkä tuotteen tiheyden vaihteluille, mutta tarjoaa tarkan kosteusarvon sovelluksissa, jotka kuuluvat sen käyttöalueeseen.
Ohjelmisto
Levyjen valmistusprosessissa mitattavissa oleva kosteustieto ennen kuivausprosessia ja sen jälkeen on olennaista tuotteen laadun varmistamiseksi. IMPS-4400:n mukana toimitettava patentoitu ohjelmisto tarjoaa useita graafisia esitystapoja yksittäisten levyjen kosteuden jakautumisesta, mikä mahdollistaa merkittäviä oivalluksia tuotannon tehostamiseksi, jätteen vähentämiseksi ja energiakustannusten minimoimiseksi.
Visualisoi tuotantoprosessisi tavalla, johon mikään muu kosteudenhallintajärjestelmä ei kykene.

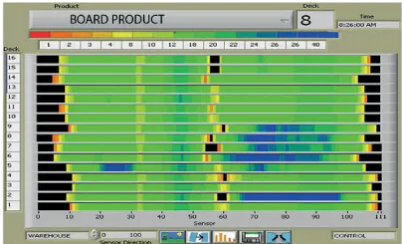

Tarkastele graafisia profiileja monitasoisissa (multi-deck) näkymissä, poikkisuuntaisia kosteuskäyriä, pylväsdiagrammeja ja paljon muuta

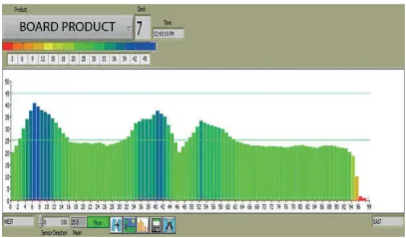

Kuivaimen poistovisualisointi näyttää jokaisen levyn kosteuskäyrän. Alla olevassa esimerkissä sinisellä merkitty kosteampi alue oikean alakeskitasojen kohdalla voi johtaa epätasaiseen levylaatuun

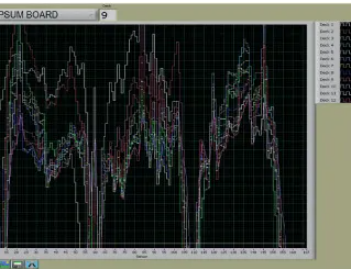

Kolmas kuva alla havainnollistaa koko levyn poikkikosteusprofiilin jokaiselle tasolle 12-tasoisessa, kolmilinjaisessa kuivurissa. Eri käyrien välinen hajonta osoittaa kuivaimen epätasapainoa
Tarkastele graafisia profiileja monitasoisissa näkymissä, poikkisuuntaisia kosteuskäyriä, pylväsdiagrammeja ja paljon muuta.
Kuivaimesta poistuvien levyjen kosteuskäyrät visualisoidaan selkeästi reaaliajassa..
Poikkisuuntainen kosteuskäyrä jokaiselta tasolta 12-tasoisessa, kolmilinjaisessa kuivurissa.
